كيف تؤثر قاعدة آلة CNC على الاستقرار الحراري للماكينة؟

في عالم التصنيع الحديث ، أصبحت آلات التحكم العددي للكمبيوتر (CNC) أدوات لا غنى عنها ، مما دفع الدقة والكفاءة في مختلف الصناعات. كمورد رائد لقواعد آلة CNC ، شاهدت مباشرة الدور الحاسم الذي تلعبه هذه المكونات في الأداء العام للآلات. أحد أهم العوامل التي يمكن أن تؤثر على وظيفة آلة CNC هي الاستقرار الحراري ، وقاعدة الماكينة لها تأثير عميق على هذا الجانب.

فهم الاستقرار الحراري في آلات CNC

يشير الاستقرار الحراري إلى قدرة الماكينة على الحفاظ على دقتها وأدائها في ظل ظروف درجات الحرارة المختلفة. يمكن أن تتسبب التغيرات في درجة الحرارة في توسيع المواد أو تقلصها ، والتي بدورها يمكن أن تؤدي إلى اختلافات الأبعاد في مكونات الماكينة. في آلة CNC ، حتى أدنى انحراف يمكن أن يؤدي إلى عدم الدقة في الأجزاء المعنية ، مما يؤدي إلى تأخير الخردة ، وإعادة صياغة ، وتأخير الإنتاج المحتمل.

يمكن أن تؤثر الحرارة الناتجة أثناء عملية الآلات ، وكذلك العوامل البيئية الخارجية ، بشكل كبير على درجة حرارة آلة CNC. على سبيل المثال ، فإن الاحتكاك بين أداة القطع وشغل العمل ، وتشغيل محرك المغزل ، واستهلاك الطاقة لنظام التحكم يولد الحرارة جميعها. إذا كانت الماكينة غير قادرة على تبديد هذه الحرارة بفعالية أو تعويض عن التمدد الحراري ، فقد يؤدي ذلك إلى فقدان الدقة.

دور قاعدة آلة CNC في الاستقرار الحراري

تعمل قاعدة آلة CNC كأساس للجهاز بأكمله ، مما يوفر الدعم والاستقرار لجميع المكونات الأخرى. تلعب خصائص تصميمها وخصائصها دورًا حاسمًا في تحديد الاستقرار الحراري للماكينة.

اختيار المواد

يعد اختيار المواد لقاعدة آلة CNC أحد أكثر العوامل أهمية في ضمان الاستقرار الحراري. المواد المختلفة لها معاملات مختلفة للتوسع الحراري (CTE) ، وهو مقياس لمقدار ما يتم توسيعه أو تعاقد مع تغييرات في درجة الحرارة. من غير المرجح أن تعاني المواد ذات القيم المنخفضة CTE من تغييرات ذات أبعاد كبيرة بسبب اختلافات درجة الحرارة ، مما يجعلها مثالية للاستخدام في قواعد آلة CNC.

الحديد الزهر هو مادة شائعة الاستخدام لقواعد آلة CNC بسبب انخفاض CTE نسبيا وخصائص التخميد الممتازة. يشير التخميد إلى قدرة المادة على امتصاص وتبديد الاهتزازات ، والتي يمكن أن تتأثر أيضًا بتغيرات درجات الحرارة. تساعد البنية العالية للكثافة العالية والداخلية على تقليل الاهتزازات ، وتحسين الاستقرار العام للجهاز.

خيار مواد آخر هو الجرانيت ، الذي يحتوي على CTE منخفض للغاية واستقرار حراري ممتاز. غالبًا ما تستخدم قواعد الجرانيت في آلات CNC عالية الدقة ، مثل تلك المستخدمة في صناعات الفضاء والأشباه أشباه الموصلات. ومع ذلك ، فإن الجرانيت أغلى ثمناً وأثقل من الحديد الزهر ، والذي يمكن أن يحد من استخدامه في بعض التطبيقات.

اعتبارات التصميم

يلعب تصميم قاعدة آلة CNC أيضًا دورًا مهمًا في الإدارة الحرارية. يجب أن تكون القاعدة المصممة جيدًا قادرة على توزيع الحرارة بالتساوي والكفاءة ، مما يمنع النقاط الساخنة من التشكيل. يمكن تحقيق ذلك من خلال استخدام قنوات التبريد أو الزعانف أو ميزات تبديد الحرارة الأخرى.

على سبيل المثال ، تم تصميم بعض قواعد آلة CNC مع قنوات تبريد داخلية تسمح للبرودة بالتدفق عبر القاعدة ، وتمتص الحرارة وحملها. هذا يساعد على الحفاظ على درجة حرارة أكثر اتساقًا في جميع أنحاء القاعدة ، مما يقلل من خطر التمدد الحراري والتشويه.

بالإضافة إلى ذلك ، يمكن أن يؤثر شكل وهيكل القاعدة أيضًا على أدائه الحراري. سيكون للقاعدة ذات مساحة سطح كبيرة المزيد من الاتصال بالهواء المحيط ، مما يتيح نقل حرارة أفضل. تم تصميم بعض القواعد بهيكل مضلع أو قرص العسل ، والذي لا يزيد من مساحة السطح فحسب ، بل يوفر أيضًا صلابة وقوة إضافية.

تأثير عدم الاستقرار الحراري على أداء آلة CNC

عندما تعاني آلة CNC من عدم الاستقرار الحراري ، يمكن أن يكون لها العديد من الآثار السلبية على أدائها.

عدم دقة الأبعاد

كما ذكرنا سابقًا ، يمكن أن تتسبب التغيرات في درجة الحرارة في توسيع مكونات الماكينة أو تقلصها ، مما يؤدي إلى اختلافات الأبعاد في الأجزاء الماكينة. يمكن أن يؤدي ذلك إلى قطع غيار لا تفي بالمواصفات المطلوبة ، مما يؤدي إلى الخردة وإعادة الصياغة. في بعض الحالات ، يمكن أن يكون عدم دقة الأبعاد شديدة لدرجة أن تشغيل الإنتاج بأكمله قد يحتاج إلى إلغاء ، مما يؤدي إلى خسائر مالية كبيرة.

انخفاض الأداة حياة

يمكن أن يكون لعمليات عدم الاستقرار الحرارية أيضًا تأثير سلبي على حياة الأداة. يمكن أن تتسبب الحرارة الناتجة أثناء عملية التصنيع في تبلى أداة القطع بسرعة أكبر ، مما يقلل من فعاليتها وزيادة تواتر تغييرات الأداة. هذا لا يزيد من تكلفة الأدوات فحسب ، بل يؤدي أيضًا إلى تعطل الإنتاج حيث يجب إيقاف الجهاز لاستبدال الأدوات.

زيادة الاهتزاز والضوضاء

يمكن أن تؤثر التغيرات في درجة الحرارة أيضًا على خصائص اهتزاز الماكينة. مع توسيع قاعدة الماكينة أو تقلصها ، يمكن أن تسبب اختلالًا واختلالات في المكونات الأخرى ، مما يؤدي إلى زيادة الاهتزاز والضوضاء. هذا لا يؤثر فقط على جودة الأجزاء المعنية ولكن يمكن أن يكون أيضًا خطرًا على السلامة للمشغلين.

كيف تضمن قواعد آلة CNC لدينا الاستقرار الحراري

كمورد لقواعد آلة CNC ، نتفهم أهمية الاستقرار الحراري في آلات CNC. لهذا السبب نتخذ عدة خطوات للتأكد من أن قواعدنا توفر أعلى مستوى من الأداء الحراري.

اختيار المواد المتقدمة

نختار بعناية المواد الخاصة بقواعد آلة CNC الخاصة بنا بناءً على خصائصها الحرارية وخصائص الأداء الأخرى. نحن نستخدم الحديد الزهر عالي الجودة مع قيم CTE المنخفضة وخصائص التخميد الممتازة للتأكد من أن قواعدنا يمكن أن تصمد أمام اختلافات درجة الحرارة دون تغييرات كبيرة في الأبعاد. بالإضافة إلى ذلك ، نقدم أيضًا قواعد الجرانيت للعملاء الذين يحتاجون إلى أعلى مستوى من الدقة والاستقرار الحراري.

تصميم مبتكر

يستخدم فريقنا الهندسي تقنيات التصميم المتقدمة لتحسين الأداء الحراري لقواعد آلة CNC الخاصة بنا. ندمج قنوات التبريد والزعانف وميزات تبديد الحرارة الأخرى في التصميم للتأكد من أن الحرارة الناتجة أثناء عملية التصنيع يمكن تبديدها بشكل فعال. بالإضافة إلى ذلك ، نستخدم أيضًا التصميم بمساعدة الكمبيوتر (CAD) وتحليل العناصر المحدودة (FEA) لمحاكاة السلوك الحراري للقاعدة وإجراء أي تعديلات ضرورية على التصميم.

اختبار صارم

قبل شحن قواعد آلة CNC الخاصة بنا لعملائنا ، يخضعون للاختبارات الصارمة لضمان تلبية معايير الجودة والأداء العالية لدينا. نستخدم معدات الاختبار المتقدمة لقياس الخواص الحرارية للقاعدة ، بما في ذلك CTE ، والتوصيل الحراري ، ومعدل تبديد الحرارة. بالإضافة إلى ذلك ، نقوم أيضًا بإجراء اختبار الاهتزاز واختبارات الأداء الأخرى للتأكد من أن القاعدة توفر الدعم والاستقرار اللازمة لآلة CNC.

تطبيقات قواعد آلة CNC لدينا

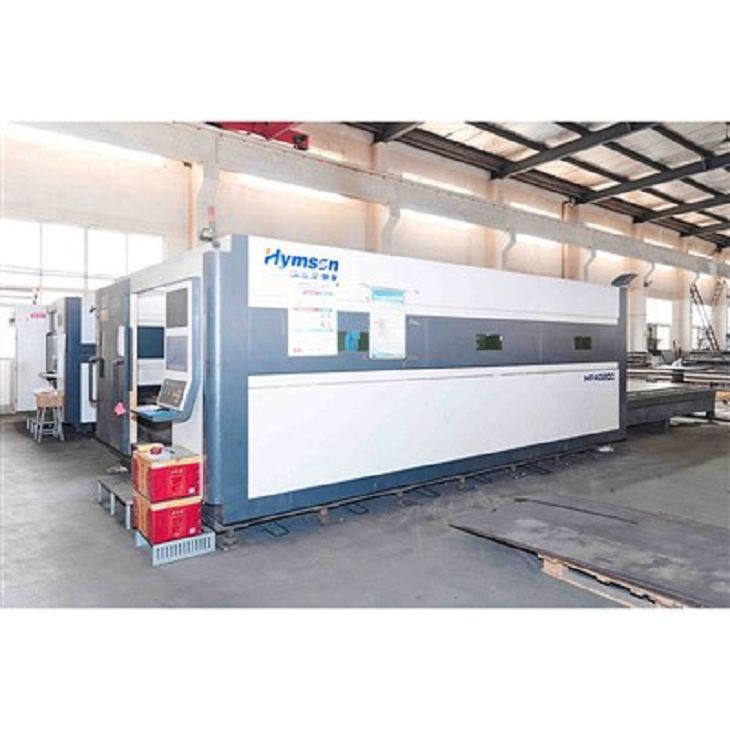

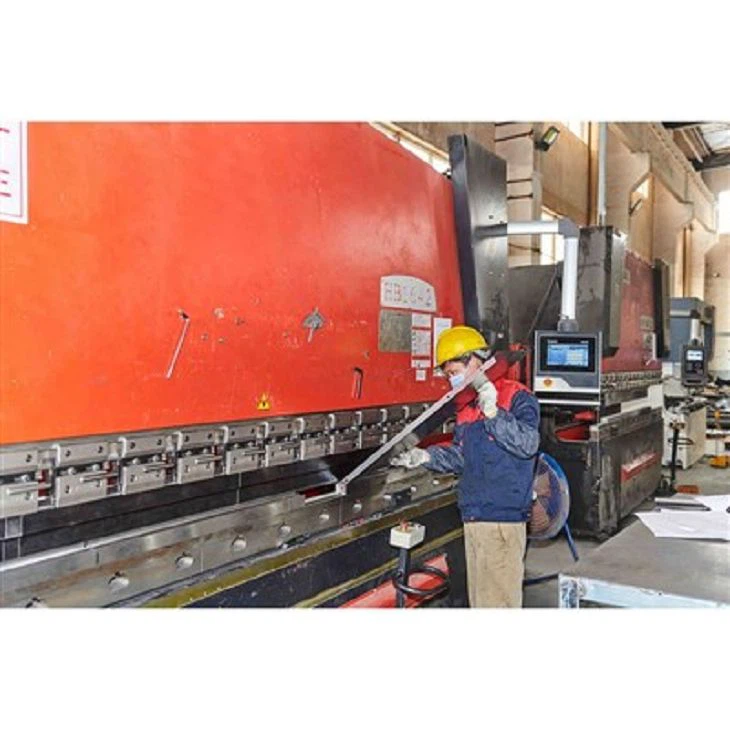

قواعد آلة CNC لدينا مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلكقاعدة آلة قطع الأنابيب الدقيقةوآلة الانحناء، وآلة قطع الليزر. سواء كنت في صناعة السيارات أو الفضاء أو الإلكترونيات ، يمكن أن توفر قواعدنا الاستقرار والأداء الحراري الذي تحتاجه لتحقيق أعلى مستوى من الدقة في عمليات الآلات.

اتصل بنا للحصول على احتياجات قاعدة الآلات CNC الخاصة بك

إذا كنت تبحث عن مورد موثوق به من قواعد آلة CNC يمكن أن توفر استقرارًا وأداءًا حراريًا ممتازًا ، فلا تنظر إلى أبعد من ذلك. فريق الخبراء لدينا مستعد للعمل معك لفهم متطلباتك المحددة وتزويدك بأفضل حل لآلة CNC الخاصة بك. اتصل بنا اليوم لمعرفة المزيد عن منتجاتنا وخدماتنا ومناقشة احتياجات المشتريات الخاصة بك. نحن ملتزمون بتزويدك بأعلى مستوى من الجودة وخدمة العملاء ، ونتطلع إلى الشراكة معك لتحقيق أهداف التصنيع الخاصة بك.

مراجع

• "الإدارة الحرارية في أدوات الآلات" من تأليف جون دو ، الذي نشر في مجلة تكنولوجيا التصنيع.
• "اختيار المواد لقواعد آلة CNC" بقلم جين سميث ، المقدمة في المؤتمر الدولي لهندسة التصنيع.
• "اعتبارات التصميم للاستقرار الحراري في آلات CNC" بقلم توم براون ، المتوفر في وقائع الجمعية الأمريكية للمهندسين الميكانيكيين.
